Jak na M.2 disky
Co se dozvíš:
· NVME vs M.2-SATA rozhraní
· Velikosti m.2 disků(m.2 2280)
· Rychlosti m.2 disků(2000mb/s)
· Životnost m.2 disků(TBW, MTBF)
· Chlazení m.2 disků
· Technologie SSD disků(TLC, MLC, QLC)
· Zapojení do počítače.(PCIE)
· Cache(Mezipaměť/RAM) na diskách
· Funkce SSD(Trim a šifrování AES-256)
· Jak si vybrat SSD?
NVME vs M.2-SATA rozhraní
– NVME je rozhraní které používá PCIE sběrnici. Ta stejná sběrnice jako u grafických karet.
– Další názvy jsou: PCIE disky
– M.2-SATA je rozhraní které používá SATA sběrnici. Ta stejná jako u HDD a u starších SSD.
– Další názvy jsou: AHCI disky

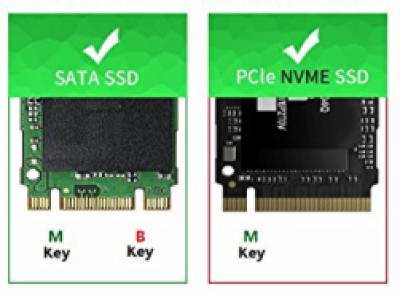

– Jak poznat jestli disk je NVME nebo AHCI?
– Klíčování, existují M a B:
*některé ranní m.2 SSD měli AHCI a PCIE ale ty jsou vzácný a už se dávno nevyrábí. Jinak, zapojují se stejně jako jako NVME disky.
Fun fact: Protože NVME disky používají PCIE a AHCI používají SATA, dají se používat tyto jednoduché adaptéry:

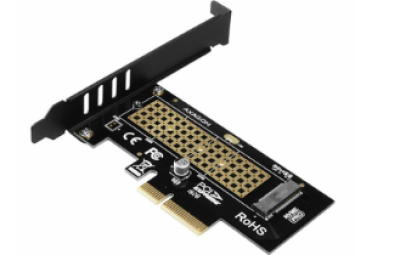

NVME na PCIE 4X

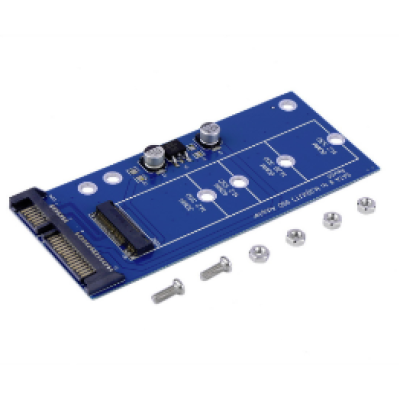

M.2-SATA na SATA
Velikosti m.2 disků(m.2 2280)
Nejčastější velikosti disků:
Rychlosti m.2 disků
Rychlosti které výrobci dodávají je Ideální rychlost při přenosu velkého souboru jako je třeba video.
Když máš naopak hojný počet malých souborů kterých přesouváš, to je naopak mnohem pomalejší.
Můžeš si to představit jako paní na poště. Mnohem rychleji ji půjde předat velký balík než předat spousta malých balíků o stejné celkové velikosti jako ten velký balík.
(Balíky jsou jako data na disku)
Rychlost při přesouvání menších souborech určuje jak plynulý tvůj počítač bude. Operační systém má hodně malých souborů.(koukni se do C:\Windows\system32)
Jestli chceš změřit jak rychlý je tvůj disk při různých velikostech souborů, doporučuji program Crystal disk mark. https://crystalmark.info
Pomocí Crystal disk mark můžeš podrobit tvé disky zkouškou rychlosti.

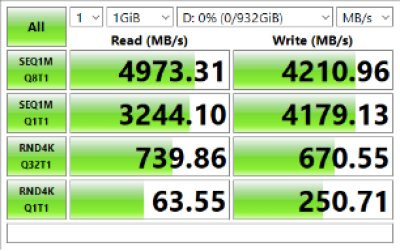

Kingston KC3000

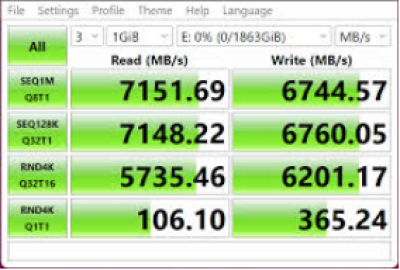

Samsung 990 pro
Ty menší čísla jsou při menších souborech
Životnost m.2 disků(TBW, MTBF)
TBW = počet zapsaných Tera-Bajtů
Výrobce touto hodnotou říká jaký disk danou životnost. Počet možných zapsaných Tera-Bytů je jeden ze způsoby jak vyjádřit životnost disku předtím než umře.
Disk si počet zápisů zapisuje a jde vyčíst pomocí programuCrystal Disk Info
Zde je odkaz: https://crystalmark.info
U HDD ukazuje rychlost točení se disku, časté hodnotu jsou 7200 a 5400 otáček za minutu
MTBF
MTBF je časová hodnota. Čím větší hodnota, tím je SSD spolehlivější. Nemá to přijmou souvislost s počtem zapnutých hodin ale ovlivňuje to.
Chlazení m.2 disků
Na to aby jsi viděl stav teploty a občas i historický stav teploty. Opět použij Crystal disk info
Ideální teplota je kolem 40c.
Ale nepřesahuj teploty míň než 0c a víc než 70c.
Vodní chlazení pro disky nedává úplně smysl ale větší chladiče se občas hodí. Záleží jako moc topí disk.
Všeobecně platí že PCIE 4.0 disk bude topit víc než PCIE 3.0 disk.
Technologie SSD disků(TLC, MLC, QLC a vrstvy)
SSD se skládají z několika vrstev.
Čim míň vrstev, tím líp.
V každé vrstvě jsou buňky
Hustota buněk se dále rozdělují:
SLC – Jednobitový článek
MLC – Dvojbitobý článek
TLC - Trojbitový článek (také známo jako 3D nand)
QLC – Čtyřbitový článek
QLC (Quad-Level Cell): Nejvyšší kapacita/cena, nižší životnost.
TLC (Triple-Level Cell): Dobrá kapacita/cenu, střední životnost.
MLC (Multi-Level Cell): Vyšší spolehlivost, dražší.
SLC (Single-Level Cell): Největší spolehlivost, nejdražší.
Zapojení do počítače.(PCIE)
PCIE rozhraní může vést z Procesoru a základnové desky(Chipset)
Dal jsem příklad pro základové desky b450:
Z obrázku jde vyčíst že disk zapojený přes procesor má PCIE generaci 3.0.
A přídavný slot na desce má rychlost PCIE 2.0.
Navíc m.2 disk přes přes základovou desku bude mít větší dobu odezvy protože má delší cestu.
PCIE verze nám určí jakou můžeme dosáhnout maximální rychlosti.
M.2 konektor umožní PCIE 4X.
To číslo za PCIE je počet linek.
Grafická karta jich většinou má 16. Protože potřebuje načítat velké objemy dat.
Takže maximální počet linek u M.2 disku je 4.
PCIE verze 2.0 umožňuje 2000 MB/s
PCIE verze 3.0 umožňuje 3940 MB/s
Cache(Mezipaměť/RAM) na diskách
SSD je složen ze 3 hlavních částí
– Ovládač(CPU pro SSD)
– NAND flash(Tam kde jsou umístěny všechny data)
– Mezipaměť(Cache)
Mezipamětí existují více druhů:
– DRAM – používají stejnou paměť jako u RAM‘ek
– SLC – používá kvalitní ale drahé SSD čipy.
!Výrobce nedává vždy najevo zdali jeho ssd má Cache.!
Musíš si to kolikrát snažit najít na internetu pod recenzí od odborníků.
Doporučuji stránky:
www.techpowerup.com
www.pcmag.com
www.tomshardware.com
Dobrá cache často přispívá větší rychlostí
Funkce SSD(Trim a šifrování AES-256)
Trim
Když něco vymažeš na disku, furt to tam zůstane ale počítá se s tím jako by to tam nebylo. Tudíž se ty data doopravdy vymažou pouze když to místo přepíšeš.
TRIM = když něco zapíšeš používá to místo které už bylo jednou použité. Tudíž disk bez funkci trim používá ze začátku pouze místo na kterém nikdy nebyly data až pak ty na kterých data už byli.
Laicky řečeno: TRIM zrychluje disk a zvětšuje jeho životnost.
Šífrování AES-256
Když chceš aby tvůj disk byl zaheslovaný, tohle je nejbezpečnější cesta.
Jde i zaheslovat disk bez této funkce ale tam je to jednoduší pro zloděje aby to obešly.
Tzv. Softwarové šifrování(Např: Bitlocker, Luks)
Disk se šifrováním může trvat pachateli klidně i milióny let na nejlepším superpočítači aby to obešel.
Ale ve většinu situací si člověk ani nemusí heslovat disk když na něm nemá nic super tajného.
Jak si vybrat SSD?
Za mě je nejlepší si projít recenze.
Další skvělou cestou je použít komunitní tabulky kde lidi si napsaly skryté technické informace a případné vady:
Když chceš stáhnout Crystal Disk info nebo Crystal disk mark. Můžeš si vybrat verzi s anime tématikou ale tato lišta je důkežitá:
Crystal disk info/mark stránka:
Mimochodem, chtěl jsem si ulehčit práci pomocí chatGPT ale ta to neuměla dobře podat.
